Расширение линейки включает в себя новые сплавы, дополнительные радиусы закругления углов (1.2, 2.00 мм), а также целый спектр дополнительных возможностей применения. Все это предоставляет более эффективное и экономичное решение при фрезеровании заплечиков под углом 90 градусов.
Линейка включает теперь также обновленную геометрию державок и имеет дополнительную конфигурацию шага очень малого размера.
Инновационная геометрия с новым высокопозитивным стружколомом HP разработана специально для высокопроизводительной обработки титана и титановых сплавов фрезами с индексируемыми пластинами.
Для пластин с кромкой 10 и 12 мм разработана также новая геометрия FF (Fast Feed – для высоких подач).
Новые державки обеспечивают лучший контроль за производственным процессом, имеют большую гибкость и увеличенную стойкость – все это прекрасно отвечает на вызовы, которые стоят перед различными отраслями, где необходимо высокоэффективное и производительное фрезерование.
Характеристики новых корпусов фрез:
— улучшенная конструкция торцевой и концевой фрезы;
— новая конструкция кармана с улучшенной системой крепления и улучшенным зажимным винтом, который обеспечивает большую жесткость и стойкость;
— новые фрезы характеризуются твердостью наряду с новым защитным покрытием, что дает более высокую износостойкость и гладкое удаление стружки;
— улучшенная конструкция каналов подачи СОЖ для еще большей эффективности;
— высокая плотность зубьев увеличивает производительность;
— улучшенное удаления стружки;
— новые державки доступны в диаметрах от 25 до 50 мм для концевых фрез и от 40 до 80 мм для торцевых, и те, и другие как с большим шагом, так и с малым.
Новый инструмент используется для обработки основных машиностроительных материалов – легированная сталь, чугун, нержавейка – и для обработки труднообрабатываемых высокотемпературных суперсплавов (HTSA). Основная область применения – это общая обработка, а также обработка заплечиков, пазов, торцевых поверхностей и др.
Новые концевые и торцевые фрезы постепенно заменят собой существующие фрезы таких же размеров.

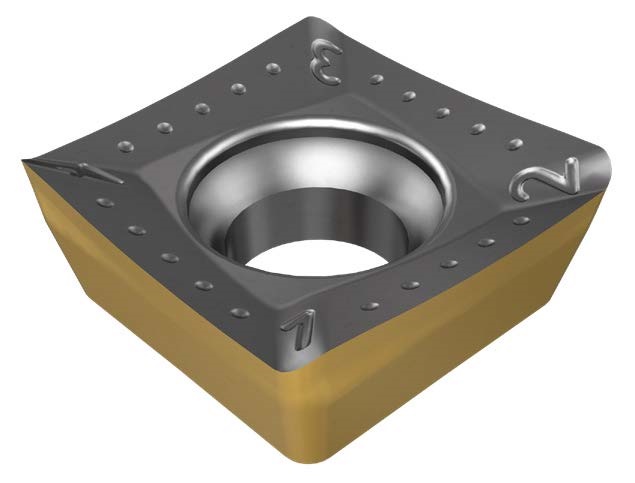

Характеристики пластин SPMT 1004…R-HP с новой геометрией:
— пластины специально разработаны для черновых и чистовых фрезерных операций на материалах ISO S основной группы;
— пластины имеют прочную структуру;
— снижена нагрузка при резании, пластины позволяют производить операции на высоких подачах стола благодаря большим осевому и переднему углам;
— улучшенная зачистная кромка для высокого качества поверхности.
Прессованные пластины с позитивной геометрией в основном предназначены для обработки титана и сплавов HTSA при обработке заплечиков, поверхностей, находящихся рядом с заплечиками, обработки пазов, кромок и карманов.
Преимущества:
— обработка заплечиков под углом 90 градусов с прекрасной чистотой поверхности;
— подходит к инструменту линейки HeliQuad типа E90SP, F90SP и SPK c удлиненной канавкой;
— высокие рабочие характеристики благодаря выгодной комбинации всех трех недавно разработанных элементов – новая геометрия стружколома HP, инновационные пластины с твердым сплавом IC716 и новые улучшенные фрезы с направленными в зону резания каналами подачи СОЖ.
Характеристики новых пластин SPMT 100415T-FF и SDMT 1205R16T-FF с новой геометрией:
— мощные пластины с негативной геометрией и оптимальной силой кромки, что уменьшает выкрашивание;
— большая износоустойчивость благодаря сплаву IC808 SUMO TEC и новому сплаву IC5600 для обработки стали, в том числе твердой.
Применение: обработка плоских и 3D поверхностей деталей из стали и чугуна.
Отрасли применения – общее машиностроение, производство штампов и пресс-форм.
Применяются на основных машиностроительных материалах – легированной стали, чугуне, нержавейке и труднообрабатываемых материалах HTSA.
Преимущества:
— большая продолжительность использования и надежность на высоких режимах резания;
— прекрасное решение для черновой обработки;
— возможность установки на стандартный инструмент F90SD/F90SP/E90SP без каких-либо модификаций.
Расширение линейки 10-ти миллиметровых пластин с 4 режущими кромками:
— SPCT 100408PDR с новой геометрией
Эти точные шлифованные пластины используются на получистовых и чистовых операциях. Они позволяют производить гладкую высокоточную обработку при низком усилии резания. Пластины применяются на различных высокотемпературных сплавах.
Характеристики:
— шлифованная режущая кромка дает высокое качество поверхности;
— высокая точность при обработке заплечиков под углом 90 градусов;
— винтовая режущая кромка.
— SPMR 100408 PDR с новой геометрией
Эта пластина схожа с предыдущей, закругления вершины не шлифованы.
Стандартная существующая геометрия этой линейки имеет следующие новые сплавы:
SPMT 1004…R-HQ-M — прессованные пластины с позитивной геометрией подложки для общего применения — теперь с твердыми сплавами SUMO-TEC IC330/810/830
SPMT 100408TR-HQ-M — прессованные пластины с усиленной подложкой для общего применения — теперь с твердым сплавом SUMO-TEC IC5600
QPMR 100404PDN-HQ-M — пластины с высокопозитивной геометрией для обработки нержавейки, стали, алюминия и высокотемпературных сплавов — теперь с твердыми сплавами SUMO-TEC IC330/830
QPMT 100408PDTN-M — пластины с нейтральной геометрией и усиленной подложкой для общего применения могут использоваться для шлицевания — теперь с твердыми сплавами SUMO-TEC IC330/810/830/5400
Общие характеристики обновленной линейки:
— новая конструкция фрез улучшает производительность и стойкость по сравнению с инструментом старого поколения;
— новые фрезы с добавочным шагом дают полное решение для фрезерования при обеспечении наилучшего управления за производственным процессом;
— обновленная конструкция фрез F90SP-10 и E90SP-10;
— новые пластины обладают новой геометрией резания и предлагают очевидные технические преимущества при очень привлекательной цене на режущую кромку;
— пластины с новым стружколомом HP и сплавом IC716, установленные на державки JHP, дают превосходную производительность;
— новый инструмент — это прекрасное решение для широкого спектра фрезерных операций.
